粉末高速鋼P(yáng)M2005

PM2005是一種高韌性，高耐磨性應(yīng)用的粉末冶金高速鋼，用于極高延展性要求的模具，特別適用因粘著磨損或崩角引起的應(yīng)用。


比較標(biāo)準(zhǔn)
●法  國：埃赫曼 ASP2005
●歐  洲： H S   3-3-4

特性：
●高耐磨性（抗磨粒磨損）
●高抗壓強(qiáng)度
●極高的韌性
●均勻細(xì)致碳化物組織
●極佳的整體淬透性
●非常好的熱處理尺寸穩(wěn)定性
●非常好的抗回火軟化性

典型應(yīng)用：
●特別適用因粘著磨損或崩角引起的應(yīng)用。
●適用于不銹鋼、銅、鋁、矽鋼片的沖切、厚碳鋼的下料、冷鍛、深抽、粉末成型模。
●用于極高延展性要求的模具
●高強(qiáng)度鋼片及精密低、中、高速?zèng)_切模。


● 盤 元              ● 帶 材
● 圓 鋼              ● 板 材
● 圓 盤               ● 鍛 件
● 扁&方鋼
供貨表面形態(tài)： 拉拔、磨光、剝皮、粗 機(jī)加工、冷軋、熱軋。

熱處理:
●退火：在保護(hù)氣體內(nèi)，在850-900°C的溫度下軟退火3小時(shí)，然后每小時(shí)緩冷10°C至700°C，隨后空冷。
●去應(yīng)力：在600°C到700°C之間去應(yīng)力約2小時(shí)，隨后緩冷至500°C。
●淬火：在 保 護(hù) 氣 體內(nèi) 淬火， 在 450-500°C 和 850-900°C下分 2 步預(yù)熱，在所需硬度適 宜 的 溫 度 下 奧 氏 體 化 。 緩 冷 至 40 - 50°C。
●建議在560°C的溫度下3次回火，每次至少1個(gè)小時(shí)，回火之間，冷卻至室溫（25°C）。

淬火指導(dǎo)

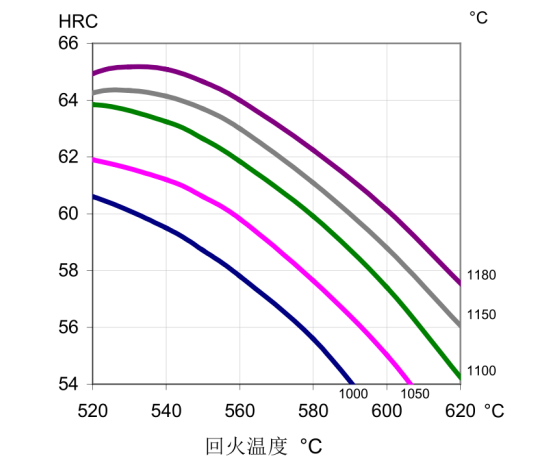

            淬火后的硬度，回火3次每次1小時(shí)


PM2005可進(jìn)行如下加工：
機(jī)加工（磨削、車削、銑削）
拋光
塑性成型
電火花加工
焊接（特殊工序，包括預(yù)熱及基底材料的焊補(bǔ)材料）

磨 削:

磨削的過程中，局部加熱會(huì)改變硬度，必須避免。砂輪生產(chǎn)商可以就砂輪選擇給出建議。

表面處理:

這種鋼號(hào)是PVD（物理涂層）和CVD(化學(xué)涂 層 ) 的 良好 基 底材 料 。如 果 需要 氮化，建議采用2-15 µm的滲層厚度，此外如果需要，這種鋼號(hào)也可以蒸汽回火。

性 能:

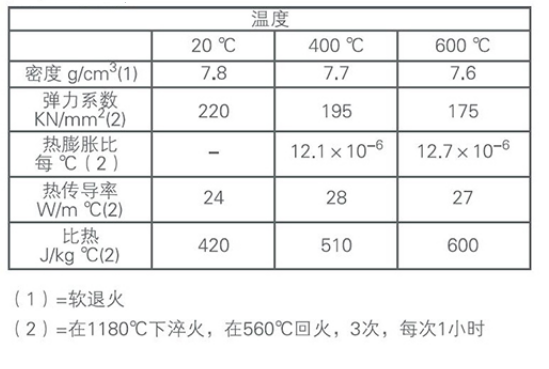

物理屬性

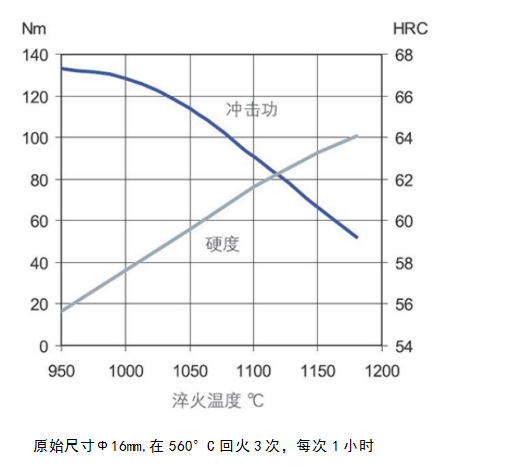

沖擊強(qiáng)度

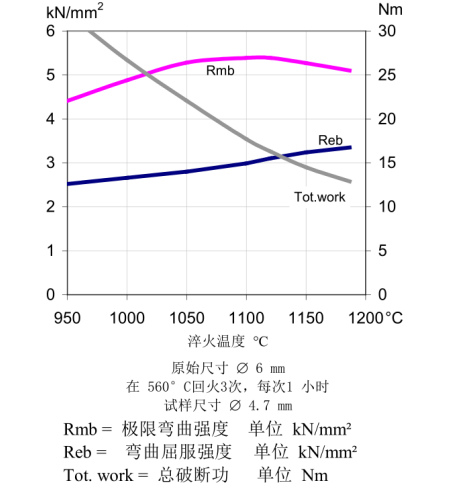

4點(diǎn)彎曲強(qiáng)度

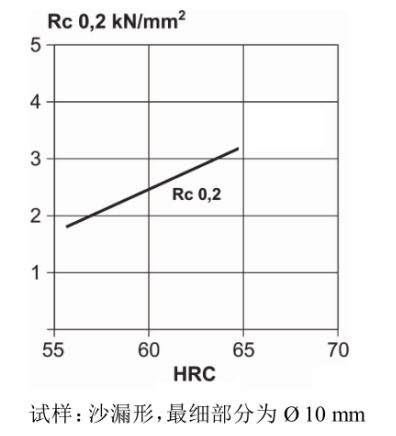

屈服抗壓強(qiáng)度
